سیستم کف

هدف از این مقاله ، برجسته کردن الزامات موجود برای یک پروژه ساختمان معین است و نشان می دهد که چگونه این الزامات باید طراح را به سمت مناسب ترین ، پایدار ، قابل استفاده مجدد و مقرون به صرفه ترین سیستم کف سوق دهد.

طیف وسیعی از سیستم های کف مبتنی بر فولاد به طور کلی ارائه شده است ، با مزایا و مضرات هر سیستم مشخص شده است تا بتوان آنها را در برابر الزامات یک پروژه معین مقایسه کرد. مقاله به جزئیات فنی در مورد انواع مختلف راه حل های کامپوزیت ، طول طولانی و کم عمق کف نمی پردازد.

فهرست

[بالا] چه چیزی باعث انتخاب سیستم کف می شود؟

ساختمانهای مختلف نیازهای متفاوتی دارند ، بنابراین جای تعجب نیست که هیچ اندازه مناسب ترین راه حل وجود ندارد. واضح است که الزامات بسته به نوع استفاده متفاوت است ، اما موارد ظریف تری نیز وجود دارد که باید در نظر گرفته شود و این موارد در زیر برجسته شده است.

نباید فراموش کرد که هنگام در نظر گرفتن استفاده در نظر گرفته شده ، ممکن است توجه به استفاده متفاوت در آینده مناسب باشد - بسیاری از راه حل های فولادی انعطاف پذیری را ارائه می دهند که می تواند منجر به پایداری بالا در طول عمر یک ساختمان شود.

[بالا] سادگی و آشنایی

به عنوان یک قاعده شست ، طراحان باید ساده ترین راه حل را که نیازهای پروژه را برآورده می کند ، اتخاذ کنند. به طور کلی ساده ترین راه حل نیز رایج ترین خواهد بود و آشنایی باعث تسهیل در فرایندهای طراحی ، ساخت و نعوظ می شود زیرا هیچ یادگیری جدیدی درگیر نیست.

در چارچوب سیستم های کف فولادی ، ساده به معنای نیروی کار و هزینه کمتری نیز هست. به عنوان مثال ، ساده ترین راه حل یک پرتوی بخش وب جامد Downstand بر خلاف یک خرپا به معنای کمبود عناصر ساختاری ، ساخت کمتر ، سطوح کمتری برای محافظت از آتش و زمان کمتری برای طراحی است.

شایان ذکر است که این فلسفه "ساده بهترین است" همچنین به قاب ها به طور کلی گسترش می یابد - یک قاب ساده و ساده به طور معمول یک راه حل اقتصادی تر از آن خواهد بود که مثلاً یک لحظه مقاومت در برابر آن باشد.

[بالا] سرعت ساخت و ساز

ساخت و ساز سریع با استفاده از دیواره های ساخت و ساز کامپوزیت فولادی و فولاد (تصویر حسن نیت ارائه داده از Ayreshire Metals Ltd)

برای برخی از پروژه ها نیاز به کاهش حداقل زمان ساخت و ساز (در سایت) ممکن است نقش تعیین کننده ای داشته باشد. در واقع ، زمان اغلب یکی از محرک های اصلی برای انتخاب محلول فولادی است. به عنوان مثال ، نیاز به سرعت ممکن است با وقفه های تعطیلات برای ساختمانهای آموزشی یا به دست آوردن درآمد (به عنوان مثال ساختمانهای خرده فروشی) انجام شود. این امر می تواند منجر به در نظر گرفتن گزینه هایی شود که معاملات مرطوب را در سایت به حداقل برساند (استفاده از واحدهای کف پیش ساخته) ، به حداقل رساندن تعداد آسانسورهای جرثقیل و فراهم کردن سیستم عامل های کار در هنگام ساخت و ساز (دکوراسیون فولادی پروفایل) ، و نیازی به پیشبرد بین کف نیست.

[بالا] ادغام خدمات

حجم خدمات مورد نیاز در یک ساختمان به وضوح تابعی از استفاده نهایی است - بیمارستان ها نمونه بارز یک ساختمان بسیار سرویس دهی هستند - و فلسفه طراحی که توسط مهندس خدمات اتخاذ شده است ، به عنوان مثال. تهویه مطبوع ، تهویه مطبوع و غیره

هنگامی که بسیاری از مجاری خدمات در آن قرار می گیرند ، ممکن است استفاده از یک راه حل کف که یک سوفیت مسطح را فراهم می کند به منظور حداکثر انعطاف پذیری در مسیریابی این مجاری ها در زیر کف ساختاری مفید باشد. همچنین حذف و یا جایگزینی این مجاری برای رفع نیازهای آینده آسان خواهد بود.

راه حل هایی که یک سوفیت مسطح را فراهم می کند ، ممکن است متناسب با دهانه های طولانی تر برای تسهیل یک منطقه کف سازگار با ستون نباشد. جایگزینی در ساختمان که هم بسیار سرویس دهی است و هم به طبقه های طولانی نیاز دارد ، ادغام خدمات در عمق پرتو (همانطور که در سمت راست نشان داده شده است) ، به طوری که عمق کل کف سازه به علاوه منطقه خدمات به حداقل می رسد.

[بالا] نیاز به فضای سازگار

یکی از مزایای طولانی مدت ساخت قاب فولادی توانایی آن در مسافت های قابل توجه بوده است. این امر به ویژه در هنگام اتخاذ راه حل های کامپوزیت ، با توجه به راندمان آن شکل ساخت ، صادق است. این توانایی پوششی اجازه می دهد تا تعداد دیوارها و ستون های تحمل بار داخلی به حداقل برسد - می توان فضاهای کف باز ایجاد کرد ، یا پارتیشن های غیر باربری (که به راحتی منتقل می شوند) برای شکل گیری (موقت) مناطق استفاده می شوند. سازگاری ممکن است پایدارتر از ساختارشکنی و استفاده مجدد باشد ، که برای آن فولاد نیز مناسب است. در سالهای اخیر تعدادی از ساختمانهای اداری با قاب فولادی برای تهیه واحدهای مسکونی مجدداً تنظیم شده اند.

[TOP] الزامات نور روز

برنامه های طبقه عمیق ممکن است به این معنی باشد که ، به عنوان مثال ، کارگران دفتر مسیری طولانی از نورپردازی طبیعی دارند. در این صورت ممکن است راه حل های طولانی مدت مناسب ترین راه حل برای موقعیت های خاص نباشد ، جایی که یک طراحی کوتاه مدت (به عنوان مثال با استفاده از کفهای کم عمق) با یک دهلیز داخلی ممکن است محیط داخلی مناسب تری را فراهم کند. طراح باید به دنبال بهترین سازش باشد.

[بالا] زیبایی شناسی

اگر از سقف های کاذب استفاده شود ، زیبایی شناسی سوفیت یک سیستم کف ساختاری معین به وضوح بی ربط است. با این حال ، مشتری ممکن است نیاز به سوفیت در معرض ، در درجه اول مشخص شود تا جرم حرارتی کف در معرض دید باشد. پس از آن باید از نظر بصری جذاب باشد. در بعضی موارد ، وجود پرتوهای پایین که باعث قطع شدن سوفیت می شود ، ممکن است مورد استقبال قرار نگیرد ، اگرچه درست است که یک ساختار بیان شده ممکن است مورد نظر باشد. بنابراین تعدادی از گزینه های قاب فولادی بسته به نیازهای خاص ممکن است مناسب باشد.

[بالا] آکوستیک

سرعتی که می توان ساختمانهای دارای قاب فولادی را ساختند ، همراه با عملکرد عالی در خدمت ، یکی از دلایلی بود که قاب های فولادی با کف کامپوزیت چنین نقش اساسی در رونق در بازار دفتر چند طبقه در انگلستان داشتنداواخر دهه 1980 و 1990. هنگامی که طراحان مایل بودند چند سال بعد این فناوری را به ساختمانهای مسکونی منتقل کنند ، تشخیص داده شد که احتمالاً بزرگترین تفاوت در الزامات موضوعات مرتبط با آکوستیک است.

برای جلوگیری از مشکلات پهلو ، در جایی که با عبور از یک دیوار مجاور ، در اطراف یک سد (مانند کف) ، جزئیات خوبی لازم است. یک مثال ، مطابق با راهنمایی های ارائه شده در SCI P372 ، در زیر نشان داده شده است. SCI همچنین یک ابزار پیش بینی عملکرد صوتی برای جدا کردن کف و دیوارها برای کمک به طراحان و معماران ایجاد کرده است.

ساختمانهای بیشماری از آپارتمان با استفاده از قاب های فولادی ساخته شده اند ، با ترکیبی از جزئیات خوب و محصولات اختصاصی که برای طبقه های پرورش یافته استفاده می شوند و سطح لازم از عملکرد را ارائه می دهند. Deansgate در منچستر نمونه اولیه این "انتقال فناوری" بود (به سمت راست مراجعه کنید).

[بالا] مقاومت در برابر آتش

الزامات مقاومت در برابر آتش به کاربری و ارتفاع (تعداد طبقات) ساختمان بستگی دارد. دوره های مقاومت در برابر آتش بین 60 دقیقه تا 120 دقیقه معمولی است. متداول ترین راه حل اتخاذ شده برای ایجاد مقاومت در برابر آتش، محافظت از اعضای فولادی به گونه ای است که در دمای به اندازه کافی پایین باقی بمانند (با توجه به اینکه مقداری از دست دادن استحکام فولاد با افزایش دما قابل قبول است زیرا بار در آتش در مقایسه با بارگذاری در دمای محیط کاهش می یابد).. اغلب از پوشش های متورم (مواد رنگ مانندی که با دما منبسط می شوند تا لایه ای عایق ایجاد می کنند) استفاده می شود. اگر عناصر فولادی در بتن تعبیه شده باشند، این می تواند عایق لازم را فراهم کند. گزینه های دیگر شامل محافظت از تخته و استفاده از اسپری سیمانی است.

از طرف دیگر، هنگامی که یک رویکرد مهندسی آتش اتخاذ می شود، اعضای فولادی طوری طراحی می شوند که به اندازه کافی قوی باشند، حتی زمانی که استحکام مواد به دلیل قرار گرفتن در معرض آتش از بین رفته است، تا در برابر سطوح مناسب بارگذاری مقاومت کنند. راهنمایی گسترده، بر اساس آزمایش آتش در مقیاس کامل ساختمان های کامل، در دسترس است (SCI P375)

[بالا] جرم حرارتی

تامین جرم حرارتی کافی بخش مهمی از راه حل ساختمان کم انرژی است. این جرم یک هیت سینک فراهم می کند که گرما را در طول روز جذب می کند و سپس در ترکیب با تهویه طبیعی گرما در طول شب خنک تر از بین می رود. دال های کف کامپوزیت حتی ممکن است با کانال های آب یکپارچه ساخته شوند تا به این پاکسازی کمک کنند. مهم است که توده حرارتی در معرض دید قرار گیرد - بنابراین سقف های کاذب ممکن است مشکل ساز شوند، همانطور که گچ تخته با دنده هایی به دیوارهای بزرگ متصل می شود. عناصر افقی (کف) در ایجاد جرم بسیار مؤثرتر از عناصر عمودی هستند.

هنگام تصمیم گیری برای اینکه چه مقدار جرم مورد نیاز است، مهم است که الگوی اشغال یک ساختمان را در نظر بگیرید. سازه های عظیم می توانند گرمای زیادی را جذب کنند، اما اینرسی حرارتی را نیز در زمانی که می خواهند ساختمان به سرعت گرم شود، ایجاد می کنند. یک تصور غلط رایج وجود دارد که یک ساختمان بسیار عظیم برای بهره برداری از مزایای جرم حرارتی ضروری است.

[بالا] سختی کف

سفتی لازم است تا اطمینان حاصل شود که یک کف از نظر پویا به درستی رفتار می کند و از این طریق به راحتی کاربر اطمینان می دهد. این یک موضوع پیچیده است ، زیرا مسئله واقعی این است که چگونه کف پاسخ می دهد (از نظر شتاب) ، که تابعی از تعدادی از متغیرها از جمله سفتی و توده ای است که بسیج می شود. رویکرد سنتی ، که به عنوان نفت خام شناخته می شود ، برای طراحی کف برای پاسخگویی قابل قبول ، بررسی فرکانس طبیعی آن و مقایسه آن با یک مقدار محدود کننده (که تابعی از توده کف است) است. یک رویکرد کامل تر توصیه می شود ، که اغلب نتایج محافظه کارانه اما رضایت بخش را به همراه می آورد. به SCI P354 مراجعه کنید.

یک ماشین حساب پاسخ کف مبتنی بر وب در دسترس است که به طراحان این امکان را می دهد تا ارزیابی فوری از پاسخ پویا یک راه حل کف انجام دهند. این نرم افزار نتایج تقریباً 19000 ترتیب شبکه کف ، بارگیری و اندازه خلیج را گزارش می کند که با استفاده از تجزیه و تحلیل عناصر محدود بررسی شده است. نتایج حاصل از این نرم افزار پیش بینی بهبود یافته ای از پاسخ پویا را در مقایسه با "روش دستی" در SCI P354 ارائه می دهد. این نرم افزار ممکن است برای بررسی برنامه های کامل طبقه یا برنامه های طبقه جزئی ، با مقایسه تنظیمات پرتوهای جایگزین استفاده شود.

رفتار مورد نیاز به عملکرد یک ساختمان/اتاق معین بستگی دارد. برخی از کاربردها نسبت به حرکات کف تحمل کمتری دارند (به عنوان مثال یک تئاتر عملیاتی). برخی از کاربردهای (به عنوان مثال یک سالن بدنسازی در یک ساختمان اداری) به احتمال زیاد باعث ایجاد مشکلات و توجه ویژه ای برای جلوگیری از سایر کاربران ساختمان می شود.

[بالا] ساختارشکنی

علاقه قابل توجهی به مزایای طراحی برای ساختارشکنی وجود داشته است. توانایی از بین بردن یک ساختمان و استفاده از اجزای دیگر در جای دیگر از دیدگاه پایداری کاملاً جذاب است و فولاد خود را به چنین راه حلی وام می دهد.

تحقیقات در مورد گل میخ های برشی نوآورانه انجام شده است ، که اجازه می دهد تخته های کامپوزیت به راحتی از تیرهای فولادی جدا شوند. ابتکارات دیگر شامل استفاده از چوبهای متقاطع (CLT) مورد استفاده به عنوان پانل کف ، از کامپوزیت با تیرهای فولادی استفاده می شود ، اما ممکن است با ساخت ساختمان از فولاد پشتیبانی شود. راهنمایی در مورد بازیابی ، آزمایش و طراحی کار استفاده مجدد از فولاد در SCI P427 در دسترس است. سوابق دیجیتالی ساختمانهای تکمیل شده ، از جمله اطلاعات مربوط به درجه فولاد ، خصوصیات ضربه و ترکیب شیمیایی باید هنگام رسیدن یک ساختمان به پایان عمر مفید خود ، استفاده مجدد کارآمد سازه های فولادی را تسهیل کند.

[بالا] هزینه

همانطور که در بالا ذکر شد ، مگر اینکه درایورهای خاص پروژه تصویب یک جایگزین پیچیده تر را پیشنهاد کنند ، باید ساده ترین راه حل انتخاب شود و این به طور معمول اثبات می شود که مقرون به صرفه ترین است.

هزینه یک مورد اساسی در انتخاب سیستم قاب و کف است. در اواخر سال 2016 ، BCSA و Steel for Life به AECOM مأمور شدند كه مجموعه ای از نوع ساخت و سازهای خاص را برای دفتر ، آموزش ، ساختمانهای مسكونی/مخلوط ، خرده فروشی و صنعتی بر اساس ساختمانهای واقعی ارائه دهند. ساختمانهای انتخاب شده در ابتدا بخشی از مطالعه صفر هدف بودند که توسط یک کنسرسیوم سازمانها از جمله تاتا فولادی ، AECOM ، SCI ، سیریل شیرین (اکنون کوری و براون) و BCSA در سال 2010 انجام شده است تا راهنمایی در مورد طراحی و ساخت پایدار ، کم و پایدار ارائه دهند. ساختمانهای کربن صفر در انگلستان.

مقایسه هزینه های ارائه شده در سری "هزینه های فولادی" مدل های هزینه توسعه یافته برای پروژه Target Zero را به روز می کند و هزینه های به روز را برای راه حل های جایگزین فریم در نظر گرفته شده برای هر یک از پنج نوع ساختمان فراهم می کند.

مطالعات مقایسه هزینه نشان می دهد که برای طیف وسیعی از انواع ساختمان ها ، بر روی قاب مانند پایه مانند و راه حل های کف بسیار رقابتی هستند. این مطالعات همچنین بر اهمیت در نظر گرفتن هزینه کل ساختمان نه فقط هزینه قاب ساختاری ، زیرا انتخاب قاب ساختاری و پیکربندی کف تأثیرات مرتبط با بسیاری از عناصر دیگر از جمله زیر ساخت ، سقف و روکش خارجی خواهد داشت.

[بالا] مزایای سیستم های مختلف طبقه

[بالا] گزینه های دال

[بالا] صفحات کامپوزیت

صفحات کامپوزیت ، شامل بازیگران بتونی به آرامی در عرشه فولادی پروفایل ، گزینه ای است که آیا تیرها به پایین هستند یا در عمق دال برای یک شکل کم عمق و ساخت و ساز یکپارچه شده اند. صفحات به طور معمول با استفاده از یک لایه فوقانی مش و گاهی اوقات ، میله های اضافی در فرورفتگی ها (معمولاً برای مدت طولانی تر مقاومت در برابر آتش و بارهای سنگین) تقویت می شوند. همچنین ممکن است از تقویت فیبر استفاده شود. با استفاده از تزئینات ذوزنقه ای (عمق 80 میلی متر) می توان تا حدود 4. 5 متر حاصل شد. برخی از پروفایل های به اصطلاح عمیق نیز وجود دارند (بیش از 200 میلی متر عمق) ، که می توانند 6 متر یا حدوداً بدون پیش بینی در طول ساخت و ساز داشته باشند.

صفحات کامپوزیت در هنگام مهم بودن سرعت ساخت و ساز یک انتخاب عالی است. بسته های عرشه برای توزیع با دست در محل ساختار فولادی برداشته می شوند. تعداد بالابرهای جرثقیل مورد نیاز ، در مقایسه با گزینه جایگزین پیش ساخته ، بسیار کاهش می یابد. امکان جمع آوری قطعات عرشه در بسته های بسته نیز باعث کاهش زمان و هزینه های حمل و نقل می شود.

در طول ساخت و ساز ، یک بار در جای خود ، از نظر عمل به عنوان یک بستر کاری برای ذخیره مواد ، مزایای دیگری را ارائه می دهد. هنگامی که به طور مناسب جهت یابی و بر روی تیرهای فولادی ثابت شود ، می تواند آنها را در برابر کمانش پیچشی جانبی مهار کند. به SCI P300 مراجعه کنید.

سیستم های کف کامپوزیت

در حالت نهایی ، دنده های موجود در عرشه به عنوان سازنده خالی در دال عمل می کنند و از این طریق وزن ساخت کف را با مزایای ضرب و شتم کاهش می دهند. همچنین می توان با استفاده از لنگرهایی که به منظور ورود به مشخصات دکوراسیون طراحی شده اند ، خدمات را از Soffit یک دال کامپوزیت به حالت تعلیق درآورید.

تعدادی از روشها را می توان برای کنترل سطح بتن در طول ساخت و ساز استفاده کرد. عمق بتن ممکن است ثابت نگه داشته شود ، یا سطح فوقانی ممکن است سطح باشد. بسته به اینکه کدام یک از اینها انتخاب شده است ، وزن بتن متفاوت خواهد بود ، بنابراین مهم است که طراح با تیم سایت به وضوح ارتباط برقرار کند. به SCI AD410 مراجعه کنید. راهنمایی های بیشتر در مورد نصب عرشه فلزی نیز در دسترس است.

در صورت نیاز به یک سوفیت در معرض - برای افشای جرم حرارتی - ممکن است از یک سقف معلق از نظر حرارتی شفاف استفاده شود. سطح اضافی سوفیت ایجاد شده توسط عرشه (بر خلاف صورت بتونی مسطح) می تواند مفید باشد.

[بالا] واحدهای پیش ساخته

واحدهای بتونی پیش ساخته ممکن است در رابطه با تیرهای فولادی استفاده شود. واحدها ممکن است جامد یا توخالی باشند و با پایان دادن به بلوف یا بلوف پایان یابد. آنها به طور معمول از پیش ساخته می شوند. تیرها همچنین ممکن است از نظر ساختاری به واحدهای دال متصل شوند تا آنها را "کامپوزیت" بسازند ، به شرط آنکه قوانین جزئیات خاص برای اطمینان از اینکه بخش فولادی و بتن (در صدر قسمت به علاوه واحدهای پیش ساخته) با هم عمل می کنند ، رضایت دارند. SCI P401 اطلاعات بیشتری در این باره ارائه می دهد.

کف با استفاده از واحدهای پیش ساخته تعدادی از مزایا را ارائه می دهد. توانایی پوششی واحدها به گونه ای است که می توان فاصله تیرهای ثانویه را افزایش داد (در مقایسه با زمانی که از پروفایل های دکوراسیون سنتی استفاده می شود). سیستم ساخت و ساز برای شبکه های ستون تقریباً 9 متر با 9 متر کارآمد است. واحدها یک سوفیت مسطح ارائه می دهند.

برای کاربردهای نیمه در معرض ، مانند پارکینگ های اتومبیل ، واحدهای پیش ساخته ممکن است یک جایگزین با دوام تر از عرشه فولادی باشند (اگرچه با جزئیات و پوشش های صحیح ، مطمئناً استفاده از عرشه در چنین برنامه هایی امکان پذیر است).

طبقه های پیش ساخته

[بالا] سیستم های پرتوی پایین

متداول ترین نوع پرتو کامپوزیت در جایی است که یک دال کامپوزیت در بالای یک پرتوی پایین ایستاده قرار دارد که با استفاده از گل میخ های برشی جوش داده شده متصل می شود. این شکل از ساخت و ساز مزایای بسیاری را ارائه می دهد - دکوراسیون به عنوان تقویت خارجی در مرحله کامپوزیت عمل می کند و در مرحله ساخت و ساز به عنوان فرم کار و یک سکوی کار عمل می کند. همچنین ممکن است در طول ساخت و ساز محدودیت جانبی تیرها را فراهم کند. عرشه به صورت بسته بندی شده در جای خود بلند می شود ، که سپس با دست در ناحیه کف توزیع می شوند. این به طور چشمگیری بالابرهای جرثقیل را در مقایسه با یک جایگزین مبتنی بر پیش ساخته کاهش می دهد.

راهنمایی های بیشتر در مورد جنبه های عملی قرار دادن دکوراسیون ممکن است در بهترین راهنمای SCI P300 پیدا شود.

یکی دیگر از نوع های معمول پرتو کامپوزیت ، جایی است که ، مانند یک محلول سنتی با فولادی غیر ترکیبی ، یک دال بتونی پیش ساخته در بالای فلنج بالای پرتوی فولادی قرار دارد. دامنه دهانه مؤثر برای این نوع محلول حدود 6 تا 12 متر است که بنابراین آن را به عنوان رقیب تعدادی از گزینه های کفپوش بتونی تبدیل می کند. جزئیات خاص برای اتصال برشی هنگام استفاده از واحدهای پیش ساخته لازم است ، به طوری که می توان بدنه واحدهای پیش ساخته را به عنوان بخشی از فلنج فشرده سازی بتن بسیج کرد. برای اطلاعات بیشتر به SCI P401 مراجعه کنید.

[بالا] تیرهای طول بلند

تعدادی از تغییرات در ایده تیرهای پایین برای رفع نیازهای طولانی مدت در دسترس است. استفاده از پرتوهای طول طولانی منجر به طیف وسیعی از مزایا ، از جمله انعطاف پذیر ، فضاهای داخلی بدون ستون ، کاهش هزینه های بنیاد و کاهش زمان نعوظ می شود. بسیاری از راه حل های طولانی مدت نیز برای تسهیل ادغام خدمات بدون افزایش عمق کلی کف به خوبی سازگار شده اند.

[بالا] کفهای کم عمق

کفهای کم عمق طیف وسیعی از مزایا را ارائه می دهند از جمله به حداقل رساندن ارتفاع کلی یک ساختمان برای تعداد مشخصی از طبقه یا به حداکثر رساندن تعداد کف برای ارتفاع مشخصی ساختمان. علاوه بر این ، یک سوفیت مسطح حاصل می شود - هیچ یک از وقفه های موجود با تیرهای پایین وجود ندارد - که آزادی کاملی برای توزیع خدمات در زیر کف می دهد. این مزایا را باید در چارچوب یک پروژه معین در نظر گرفت تا در زمان مناسب ترین آنها مشخص شود.

کم عمق کف با قرار دادن صفحات و تیرها در همان منطقه حاصل می شود. این امر با استفاده از پرتوهای فولادی نامتقارن با کف وسیع تر از فلنج بالا حاصل می شود ، که این امکان را قادر می سازد تا روی سطح فوقانی فلنج پایین با یاتاقان کافی بنشیند ، به جای سطح فوقانی فلنج بالا که با تیرهای پایین یافت می شود. دال کف ممکن است به شکل یک دال بتونی پیش ساخته یا یک دال کامپوزیت با عرشه فلزی باشد (ممکن است از عرشه کم عمق یا عمیق استفاده شود). یک مزیت اضافی این است که برخی از اشکال ساخت و ساز کف کم عمق ذاتاً به تعامل کامپوزیت بین تیرها و دال دست می یابند و از این طریق باعث افزایش کارایی ساختاری می شوند.

تعدادی از راه حل های کف کم عمق در دسترس است ، از جمله پرتوهای کف فوق العاده کم عمق (USFB) از Kloeckner Westok و راه حل های کف باریک Arcelormittal.

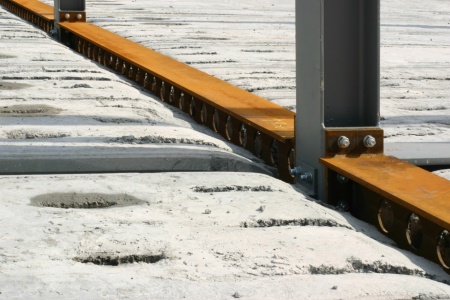

USFB با صفحات پیش ساخته Hollocore (با احترام تصویر از Kloeckner Metals UK Westok)

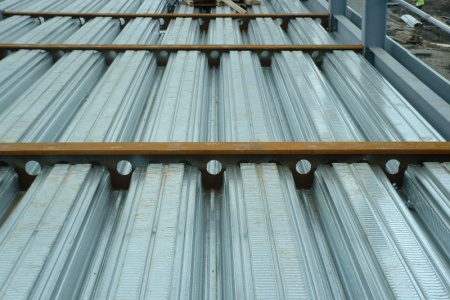

USFB با Deep Decking (تصویر با احترام از Kloeckner Metals UK Westok)

سیستم USFB Kloeckner Metals UK UK Westok شامل یک پرتوی سلولی کم عمق و نامتقارن وستوک با تقویت شده از طریق سلول ها برای لنگر انداختن دال به پرتو است. این جزئیات ساده یک ترتیب ساده و مقرون به صرفه را برای جلوگیری از فروپاشی نامتناسب فراهم می کند و همچنین برای مقاومت در برابر پیچ خوردگی در شرایط نهایی استفاده می شود. برای صفحات کامپوزیت با دکوراسیون فلزی ، آرماتور در فرورفتگی های فلزی قرار می گیرد. با صفحات Hollowcore ، تقویت در هسته های جایگزین واحد پیش ساخته قرار می گیرد. برای مهار فلنج بالای USFB در مرحله عادی ، بتن insitu باید با گرگرفتگی با یا حداقل 30 میلی متر پوشش روی فلنج بالا ریخته شود.

USFB از بخش های نورد استاندارد تولید می شود و با افزایش عمق 1 میلی متر در دسترس است. آنها به طور معمول 150-300 میلی متر عمق دارند و با استفاده از بسته نرم افزاری Cellbeam آزادانه Westok در دسترس است که بر اساس هر یک از پروژه های خاص پروژه و شبکه های کف و غیره طراحی شده اند. این نرم افزار تمام چک های ساختاری لازم ، از جمله بررسی های پیچشی را در مرحله ساخت انجام می دهد. USFBS می تواند از نظر اقتصادی تا 10 متر با عمق ساختاری که بسیار مطلوب با R. C مقایسه می شود ، طول بکشد. صفحات مسطحبه همین ترتیب ، آنها در بسیاری از بخش ها ، به ویژه آموزش ، تجاری و مسکونی محبوب هستند.

"عمل کامپوزیت پلاگین" را می توان برای USFBS ، که با استفاده از آزمایش آزمایشگاهی در مقیاس کامل نشان داده شده است ، بسیج شود تا بیشتر ظرفیت بخش را افزایش دهد. برای بسیج "پلاگین عمل کامپوزیت" ، جزئیات زیر باید تصویب شود:
